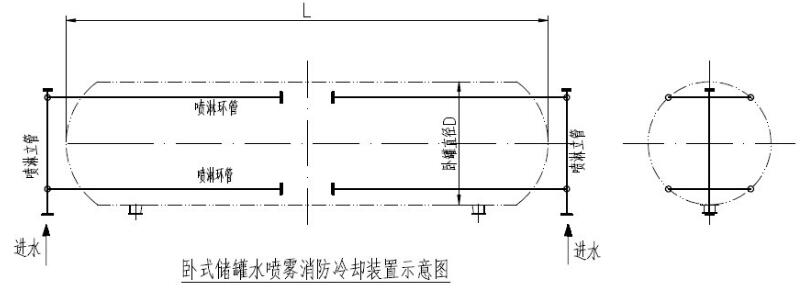

臥式儲罐固定式水噴霧消防冷卻裝置
- ●設計依據：
GB50219 《水噴霧滅火系統設計規范》
GB50160 《石油化工企業設計防火規范》
GB50084 《自動噴水滅火系統設計規范》
●工作原理：當火災
產品詳細
GB50219 《水噴霧滅火系統設計規范》
GB50160 《石油化工企業設計防火規范》
GB50084 《自動噴水滅火系統設計規范》
●工作原理：當火災發生時，水噴霧消防冷卻裝置啟動運行，在一定的水壓下，消防水從該裝置上的水霧噴頭噴出細小水霧滴，覆蓋在罐壁外表面上，水蒸發吸熱對罐體進行防護冷卻；蒸發產生的大量水蒸汽可以抑制火勢，減少爆炸危險性。在日常生產過程中，也可以通過該裝置對罐體進行冷卻降溫。

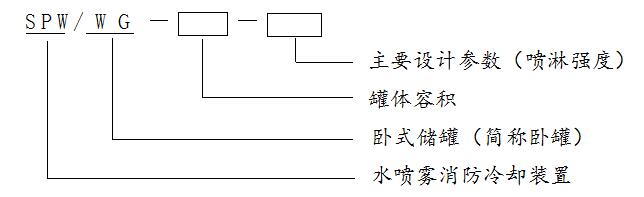

●型號標記：
●臥罐水噴霧消防冷卻裝置設計參數表：
| 序號 | 型號 | 儲罐規格（參考） | 水噴霧消防冷卻裝置基本參數 | |||||
| 公稱容積（m3） | 內徑D （mm） |
長度L （mm） |
冷卻水噴淋強度 （L/min.m2） |
環管 | 噴淋立管 | |||
| 層數 | 路數 | 管徑（mm） | ||||||
| 1 | SPW/WG-20-9.0 | 20 | 2000 | 7000 | 9.0 | 2 | 2路 | DN50 |
| 2 | SPW/WG-30-9.0 | 30 | 2200 | 8500 | 9.0 | 2 | 2路 | DN80 |
| 3 | SPW/WG-40-9.0 | 40 | 2400 | 9500 | 9.0 | 2 | 2路 | DN80 |
| 4 | SPW/WG-50-9.0 | 50 | 2600 | 10000 | 9.0 | 2 | 2路 | DN80 |
| 5 | SPW/WG-80-9.0 | 80 | 2800 | 13700 | 9.0 | 2 | 2路 | DN100 |
| 6 | SPW/WG-100-9.0 | 100 | 3000 | 14800 | 9.0 | 2 | 2路 | DN100 |
| 7 | SPW/WG-150-9.0 | 150 | 3200 | 19400 | 9.0 | 2 | 2路 | DN150 |
1、臥罐水噴霧消防冷卻裝置選用ZSTW B型水霧噴頭（也可根據用戶要求選擇），
噴頭工作壓力不低于0.35Mpa，噴頭噴口距罐壁不大于700mm；
2、噴頭材質分為不銹鋼、銅合金等；
3、整套裝置采用法蘭連接，分段預制，整體熱浸鍍鋅防腐處理；
4、我公司可根據用戶所提供的罐體參數，實行一對一專門設計。
